PT potenciālais transformators
Transformators ir ierīce, kas izmanto elektromagnētiskās indukcijas principu, lai mainītu maiņstrāvas spriegumu. Galvenās sastāvdaļas ir primārā spole, sekundārā spole un dzelzs kodols (magnētiskais kodols).
Funkcija
Pārskats
Transformators ir ierīce, kas izmanto elektromagnētiskās indukcijas principu, lai mainītu maiņstrāvas spriegumu. Galvenās sastāvdaļas ir primārā spole, sekundārā spole un dzelzs kodols (magnētiskais kodols).
Galvenās funkcijas ir: sprieguma transformācija, strāvas pārveidošana, pretestības transformācija, izolācija, sprieguma regulēšana (magnētiskā piesātinājuma transformators) utt.
Produkta informācija
Elektronisks raksturs
Ieejas spriegums VAC | Ievades jauda bez slodzes (Pi) VA | Ievades jaudas slodze (Pi) VA | Pirms strāvas bez slodzes((li) mA | Sec Spriegums bez slodzes (Vo) VAC | Sec Spriegums (Vo) VAC | Sec Strāva (Io) mA | Izejas jauda VA |

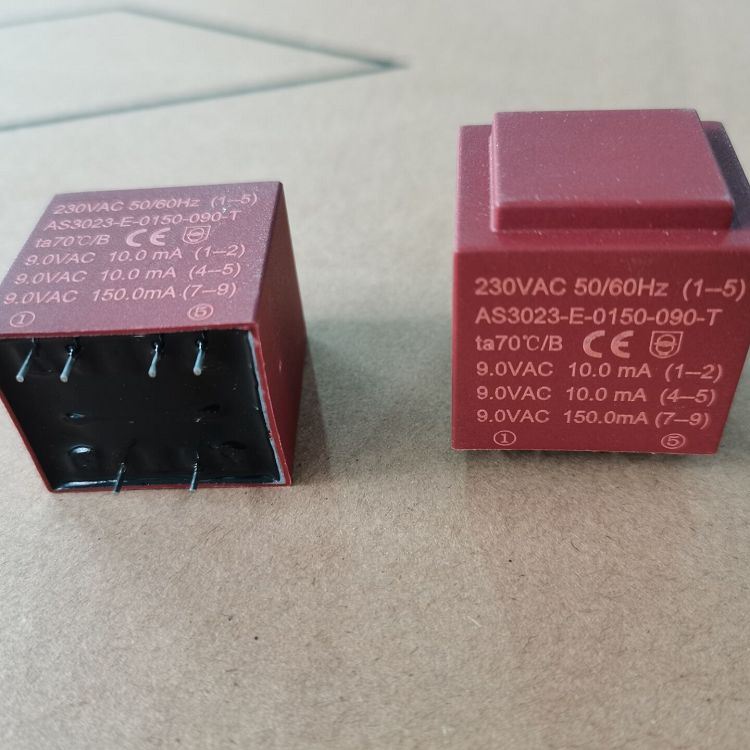

230 V (1.–5. kontakts) | W0. 4VA | W2.7VA | W3. 0mA | 11,6 V ±10 procenti (1.–2. kontakts) | 9.{1}}V±10 procenti (Pinl-2) | 10. 0mA | 1.5VA |
11,6 V ±10 procenti (4. — 5. kontakts) | 9.{1}}V±10 procenti (Pin4-5) | 10. 0mA | |||||
12.{1}}V ±10 procenti (Pin7-9) | 9. 0V±10 procenti (Pin7-9) | 150. 0mA |
Materiālu saraksts
NĒ. | LIETA | MATERIĀLS |
1 | CORE | H50 |
2 | SPOTES | E202G30 |
3 | IEROBEŽOJUMS | PA66 |
4 | DRAUDS | MW79-C |
MW82-C | ||
5 | PU | 7800A/7800B |
6 | LENTE | CT-280B |
Elektronisks raksturs
TĪKOJUMS | SĀKT | FINISH | DRAUDS | GRIEZAS | SLĀNIS |
I | 3 | NC | 0.28 2UEW | 31T | 1L |
| LENTE |
| 2T |
| |
II | 4 | 1 | 0.2 TKW-B | 60T | 1L |
| LENTE |
| 2T |
| |
III | 2 | NC | 0.28 2UEW | 28T | 1L |
| LENTE |
| 2T |
| |
IV | 7.8 | 5.6 | 035 TKW-B*2P | 6T | 1L |
| LENTE |
| 3T |
| |
| 7.0mm *0,05 mm Vara folija |
|
| ||
| LENTE |
| 2T |
| |
Parazītiskā induktivitāte nav lielāka par 25uH Parazītiskā kapacitāte starp savienotiem kopā 1.11 .III.IV ir 3O plus /—3pF | |||||
1.11.III. IV TĪJUMI JĀIZKLĀT VIENMĒRĪGI PĒC CAIE PLATUMAM | |||||
INDUKTANCE 1KHz 0.3V: L1-4PIN 825uH±10 procenti | |||||
Materiālu saraksts
NĒ. | LIETA | MATERIĀLS |
1 | CORE | N87 |
2 | SPOTES | T375HF |
3 | DRAUDS | TKW-B |
4 | VANĪŠS | J-6338 |
5 | LENTE | JY-233/JY-133 |
6 | PIEKĻUVES | PTFE |
7 | SHIELDINC | IZOLĒTA VARA SIKSTA ({{0}},05 mm biezs*7,0 mm platums) |
Raksturlielumi
NĒ | RAKSTUROJUMS | VĒRTĪBA |
1 | Nominālais ieejas spriegums (II tinums), V | 560 |
2 | IV tinuma izejas spriegums, V | 12 |
3 | Maksimālā izejas strāva (IV tinums), m A | 500 |
4 | Maksimālā efektīvā jauda, W | 8.5 |
6 | Darba temperatūra, grāds | no -40 līdz plus 70 |
7 | Relatīvais gaisa mitrums, procenti | no 30 līdz 98 |
8 | Gaisa spiediens, kPa (Torr.) | no 70 līdz 106,7 (537…800) |
9 | Uzglabāšanas temperatūra, grāds | no -50 līdz plus 70 |
