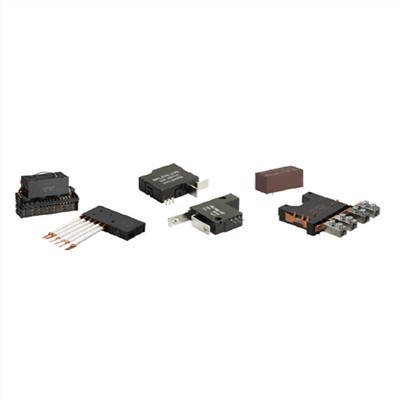

Magnētiskais fiksācijas relejs

PĀRSKATS

Magnētiskais fiksācijas relejs ir jauna veida relejs, kas izstrādāts pēdējos gados, un tas ir arī automātisks slēdzis. Tāpat kā citi elektromagnētiskie releji, tas automātiski ieslēdz un izslēdz ķēdi. Atšķirība ir tāda, ka magnētiskā fiksācijas releja normāli aizvērts vai normāli atvērts stāvoklis ir pilnībā atkarīgs no pastāvīgā magnēta funkcijas, un magnētiskā fiksatora releja pārslēgšanas stāvokli iedarbina noteikta platuma impulss.



Princips

Magnētiskā fiksatora releja atvērto un aizvērto stāvokli parasti notur pastāvīgā magnēta radītais magnētiskais spēks. Kad releja kontakti ir jāatver vai jāaizver, spoles ierosināšanai tiek izmantots tikai pozitīvais (reversais) līdzstrāvas impulsa spriegums, un relejs vienā mirklī pabeidz stāvokļa pāreju starp atvēršanu un aizvēršanu. Parasti, kad kontakts atrodas aizturēšanas stāvoklī, spolei nav jāturpina strāva, un tikai pastāvīgā magnēta magnētiskais spēks var uzturēt releja stāvokli.



Raksturlielumi

● tikai impulsa ierosme, viena, dubulta spole

● Metināšanas piederumi atbilstoši klienta prasībām

● Saskaņā ar IEC62052-31:UC3



Specifikācija

KONTAKTI DATI

Saziņas forma:1A/1B

Kontakta materiāls: AgSnO2

Kontakta pretestība (1A 6VDC) (pārbaudes punkts aptuveni 5 mm attālumā no korpusa) Maks.: 1.0 mΩ

Kontaktpersonas jauda: 100A/250VAC

Maksimālā pārslēgšanas strāva: 100A

Maksimālais pārslēgšanas spriegums: 277VAC

Maksimālā pārslēgšanas jauda: 25000VA

Mehāniskais kalpošanas laiks: 1×105

Elektriskais kalpošanas laiks (pretestība): 1 × 104



RAKSTUROJUMS

Izolācijas pretestība: 1000MΩ (500VDC)

Dielektriskā izturība starp spoli un kontaktiem: 4000 VAC 1 min

Starp atvērtajiem kontaktiem: 2000VAC 1 min

POLE&POLE

Darbības/atlaišanas laiks: mazāks vai vienāds ar 20 ms

Triecienizturība Funkcionālais: 98m/S2

Destruktīvs: 980m/S2

Vibrācijas pretestība: 10 ~ 55 Hz 1,5 mm

Mitrums: 5 procenti -85 procenti RH

Apkārtējā temperatūra: -40~ plus 85 grādi

Gala spole: PCB vai ātrs savienojums

Slodze: ātrs savienojums

Vienības svars: 65g

Konstrukcija: aizsargāta pret putekļiem



CEĻĻA

Spoles jauda: Viena spole: 2,3W

Divkāršā spole: 4,6 W



SPOLES DATI

VDC Nominālais spriegums		VDC Uzņemšanas spriegums		Pulsa ilgums		Spoles pretestība
Viena spole
5	Mazāks vai vienāds ar 3,8		Lielāks vai vienāds ar 50		10,8± 10 procenti
9	Mazāks vai vienāds ar 6,8		Lielāks vai vienāds ar 50		35±10 procenti
12	Mazāks vai vienāds ar 9.0		Lielāks vai vienāds ar 50		63± 10 procenti
24	Mazāks par vai vienāds ar 18.{1}}		Lielāks vai vienāds ar 50		250± 10 procenti
Dubultā spole
5	Mazāks vai vienāds ar 3,8		Lielāks vai vienāds ar 50		2x5,4± 10 procenti
9	Mazāks vai vienāds ar 6,8		Lielāks vai vienāds ar 50		2x17,5± 10 procenti
12	Mazāks vai vienāds ar 9.0		Lielāks vai vienāds ar 50		2x31± 10 procenti
24	Mazāks par vai vienāds ar 18.{1}}		Lielāks vai vienāds ar 50		2x125± 10 procenti

Piezīme: Īpašs pasūtījums citam spoles spriegumam.







ELEKTRISKĀ IZTURĪBA

Klase	Spriegums (Uc)	Pašreizējais (Ic)	Spēka faktors	Aizvērt Atvēršanas laiks (s)	Elektriskā izturība (ops)
UC3	230VAC	100A	COS∅ =1	10:20	5000	Kopā 10000
			COS∅ =0.5		5000

Piezīmes:

1) Elektriskā izturība atbilst IEC62052-31 testa prasībām

induktīvās slodzes tests pēc rezistīvās slodzes testa.

2) Līniju darbina nominālais spriegums.



IZMĒRI

DIAGRAMMAS ĶĒDE
