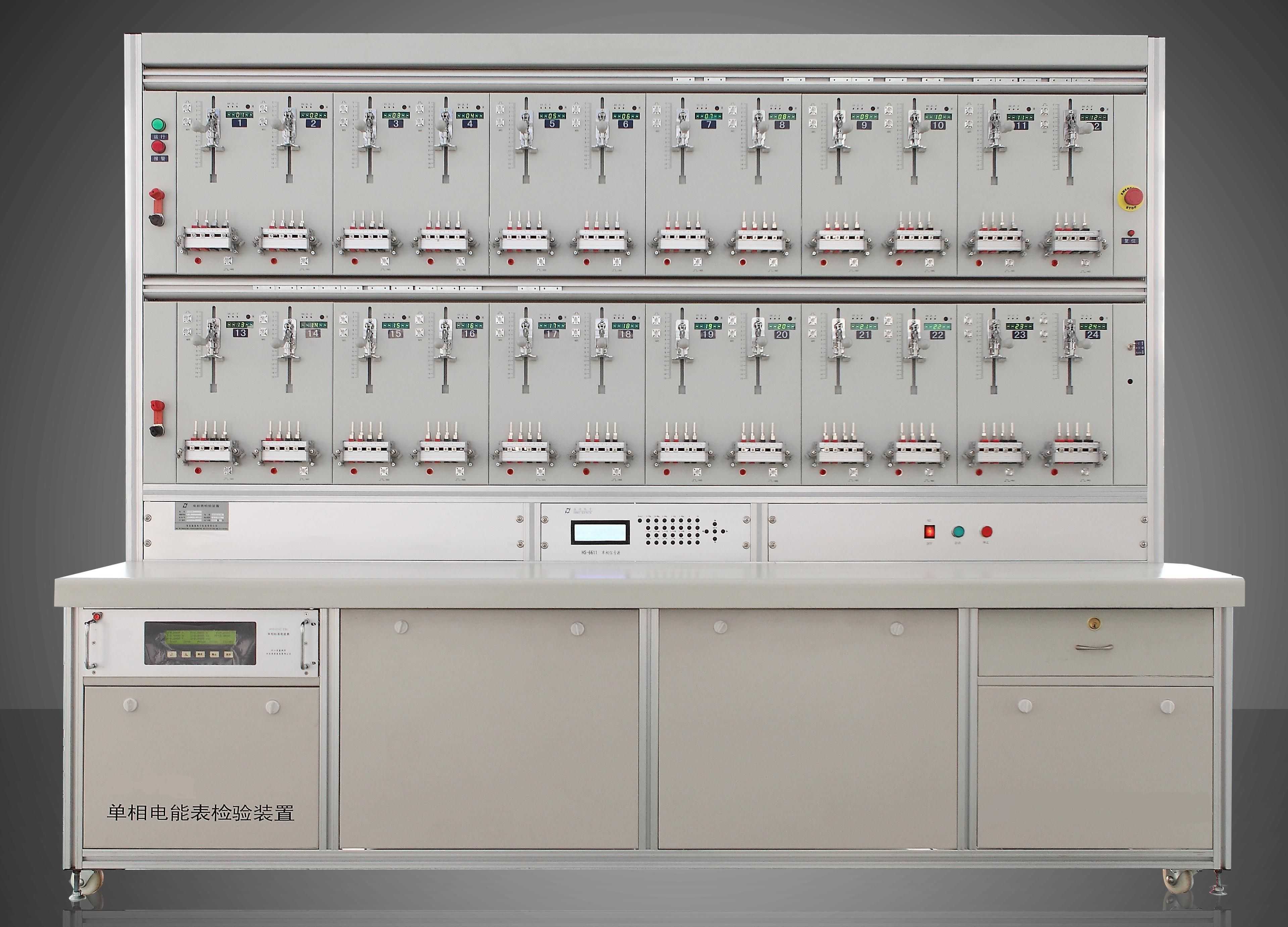

Testēšanas stenda aprīkojums

Funkcija

Testēšanas stenda aprīkojums ir verifikācijas ierīce, ko īpaši izmanto elektroenerģijas skaitītājiem un jaudas skaitītājiem. Tas galvenokārt sastāv no līdzstrāvas sprieguma avota, līdzstrāvas avota, maza signāla sprieguma avota un automātiskās pārbaudes programmatūras. Tā atbalsta vienlaicīgu 24/32/40/48 elektroenerģijas skaitītāju vai šuntu verifikāciju. Tas var izvēlēties mašīnas tastatūras darbību, kā arī var realizēt automātisku līdzstrāvas elektroenerģijas skaitītāja noteikšanu, izmantojot datora tiešsaistes darbību.

Iespējas

Sols atbilst standartam "IEC 60736:1982 testēšanas iekārtas elektroenerģijas skaitītājiem", "IEC 62053"
Solu var izmantot, lai pārbaudītu vienfāzes enerģijas skaitītāju (līdz 0.5 klasei)
Uz stenda var veikt iesildīšanās testu, palaišanas testu, bezslodzes testu (šļūdes testu), kļūdu testu (precizitātes testu), skalas testu, ietekmes lielumu testus un mērījumu atkārtojamības testu.
The bench is using the PWM ,technology to amplify voltage/current output, the high efficiency at >85 procenti, un samaziniet siltumu. PWM var pārbaudīt darbības traucējumu pārbaudi, sākotnējo iestatījumu, trauksmi un aizsardzību.
Signāla avots izmanto jaunāko digitāli kontrolēto sinusoidālo viļņu tehnoloģiju frekvences, amplitūdas un fāzes regulēšanai.
Sols izmanto salīdzināšanas tehnoloģiju, lai pārbaudītu enerģijas skaitītāju kļūdu.
Stends izmanto kļūdu procesora sistēmu, lai aprēķinātu katra enerģijas skaitītāja kļūdu ar apakškļūdu sistēmu, kuru var savienot ar iekšējo RS485.
Vienā reizē var pārbaudīt dažādus pastāvīgās enerģijas skaitītājus.
Spriegums tiek izolēts ar MSVT (multi Secondary voltage transformer) izeju, kas ir piemērota signāla fāzes enerģijas mērītāja sprieguma/strāvas ciešās saites pārbaudei
Testēšanas stendam var uzstādīt skenēšanas galviņu, tas var piedāvāt 3 diapazonu regulēšanu. Var pieņemt arī signālu gan apaļa tipa enerģijas skaitītājam, gan digitālajam LED enerģijas skaitītājam.
Testēšanas stendam ir automātiskās melnā marķiera meklēšanas funkcija, kas var precīzi noteikt melnā marķiera atrašanās vietu bezslodzes testa un palaišanas testa laikā.
Sols var izvēlēties darboties ar tastatūru vai datoru, kas ir ļoti ērti. Sola darba statusu var redzēt ļoti skaidri un viegli darboties.
Sols izmanto testēšanas programmatūru, kas atbilst WINDOWS98/2000/XP, kas var automātiski pārbaudīt dažādus enerģijas skaitītājus.
Programmatūra var realizēt datus no enerģijas skaitītāja statistikai, meklēšanai un pārvaldībai.
Enerģijas skaitītāja pakarināmais statīvs ir izgatavots no alumīnija savienojuma. Visa ierīces konfigurācija ir saprātīgs dizains un jauks apģērbs

Specifikācija

★Pārbaudes stenda precizitātes klase: {{0}}.1/0.2 klase

★ Atsauces standarta enerģijas skaitītājs:

PY-6110 vienfāzes atsauces standarta enerģijas skaitītājs

Precizitātes klase: {{0}}.05/0.1

★MSVT (vairāku sekundāro sprieguma transformatoru) klase: 0.02

Primārais spriegums: 180-300V (parastais spriegums: 240 V)

Sekundārais spriegums: 180-300V

Sekundārais VA reitings: 15VA vienam tinumam

Sekundārā izolācija: 500 V, 50 Hz, 60 sekundes

Primārās un sekundārās attiecības precizitāte: ±0,1 procents (parasti)

Sekundārās un sekundārās attiecības precizitāte ir mazāka par: ±0,02 procentiem

Sekundārās un sekundārās fāzes leņķa precizitāte ir mazāka par ±1 minūti

Sekundārās izejas skaits: 8 ~ 60 kanāli

★ Sprieguma pastiprinātājs:

Izejas sprieguma diapazons: 50-288V;

Maksimālā izejas jauda: 1500VA

Izšķirtspēja: 0,01 procenti ;

Stabilitāte: labāka par 0,05 procentiem /3 min(laika bāze 5S);

Izkropļojuma koeficients: < 0,5 procenti pie lineārās slodzes;

Frekvenču diapazons: 45Hz ~ 65Hz;

Enerģijas efektivitāte: vairāk nekā 85 procenti;

Apkārtējās vides temperatūra: 10 grādi ~ 50 grādi

Elektroniskā aizsardzība pret pārslodzi un īssavienojumiem.

★ Pašreizējais pastiprinātājs:

Izejas strāva: diapazons: 1mA~120A (opcija 1mA~200A);

Maksimālā izejas jauda: 2000VA

Izšķirtspēja: 0,01 procenti ;

Stabilitāte: labāka par 0,05 procentiem /3 min(laika bāze 5S);

Izkropļojuma koeficients: < 0,5 procenti pie lineārās slodzes;

Frekvenču diapazons: 45Hz ~ 65Hz;

Enerģijas efektivitāte: lielāka par 85 procentiem;

Apkārtējās vides temperatūra: 10 grādi ~ 50 grādi

Elektroniskā pārslodzes aizsardzība un drošība atvērtai strāvas ķēdei.

★Fāzes leņķis: {{0}} grāds ~360 grādi , fāzes leņķa iestatījuma izšķirtspēja: 0,1 grāds ;

★Izejas frekvenču diapazons: 45Hz~65Hz; izšķirtspēja: 0.01Hz

★ Izejas jaudas stabilitāte:<0.05%>

★ Kalibrētu enerģijas skaitītāju skaits: 24 (6/12/24/32/40/48 pēc pieprasījuma)

★Ievades jauda: 220/240V 15 procenti , 50/60Hz; strāvas patēriņš: Max.3000VA

★ Izmērs:

Sola veids	Metri	Numurs	Rindas skaits	Izmērs
Integrācija	24 32 40 48	1 2 2 2	Dubults Dubults Dubults Dubults	2400×700×1920 mm 1800×700×1920 mm 2000×700×1920 mm 2400×700×1920 mm

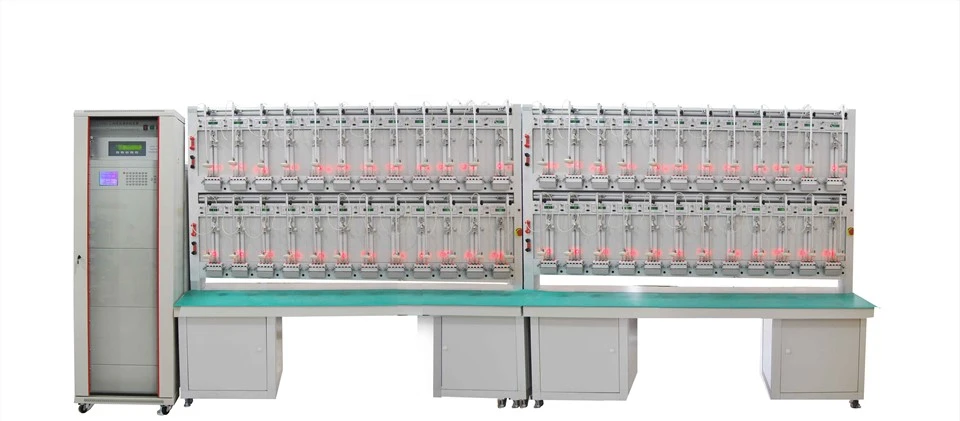

Skaldīšanās	24 32 40 48	1 2 2 2	Dubults Dubults Dubults Dubults	2400×600×1920 mm 1800×600×1920 mm 2000×600×1920 mm 2400×600×1920 mm
Skaldīšanās	Konsole: 600×800×1920 mm
